余熱鍋爐的三種傳熱方式
近年來，垃圾焚燒發電由于“減量化、無害化、資源化”的優勢，逐步取代垃圾填埋，成為處置生活垃圾的最佳方式。垃圾焚燒發電廠主要目的是處理垃圾并利用廢熱發電，余熱鍋爐位于垃圾焚燒爐排爐上方，主要目的是回收垃圾焚燒高溫煙氣熱量并通過汽輪發電機組轉化為電能。那么，余熱鍋爐的傳熱方式有哪些呢?
1、輻射傳熱量

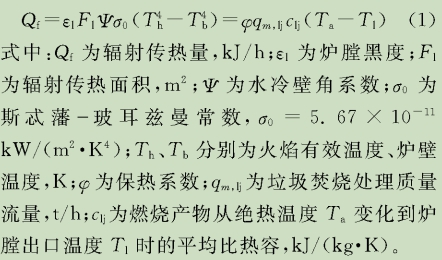

在第一、二、三通道的受熱面均為膜式水冷壁結構，由于高溫煙氣的流速較低，主要以吸收高溫煙氣的輻射傳熱量為主，高溫煙氣與受熱面間的輻射傳熱方程為：
高溫煙氣與受熱面間的輻射傳熱方程
由式(1)可知：影響輻射傳熱的主要因素有爐膛黑度、輻射傳熱面積及火焰溫度等。隨著爐排負荷的增加，爐排爐出口煙氣溫度升高，余熱鍋爐輸入熱量增加，若輻射傳熱面積不變，第三通道出口煙溫升高，則過熱器入口煙溫也隨之升高。
2、對流傳熱量

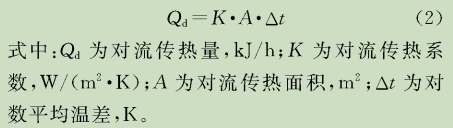

在第四通道布置蒸發器、過熱器和省煤器， 主要傳熱方式為對流傳熱，對流傳熱計算公式為：
對流傳熱計算公式
由式(2)可知：對流傳熱量主要取決于對流傳熱面積、傳熱系數及溫差。假設傳熱系數不變，對流傳熱量主要受溫差和傳熱面積的影響。
在對流傳熱受熱面中，由于過熱蒸汽吸熱能力差、具有熱偏差及存在高溫腐蝕的問題，過熱器的工作環境較差，而過熱器的工作性能是影響鍋爐安全運行的關鍵因素。隨主蒸汽溫度和壓力的提高，將飽和蒸汽加熱到過熱蒸汽所需的傳熱量增加，若過熱器入口煙氣溫度不變，傳熱量增加，導致過熱器煙氣側出口溫度降低，溫差減小，則須要大幅度地增加過熱器面積;若提高過熱器入口溫度，則面臨過熱器高溫腐蝕的問題。
3、工質吸熱量

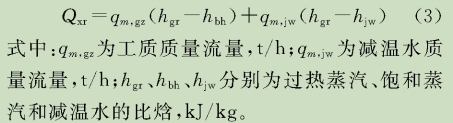

過熱器工質吸熱量Q=取決于負荷和減溫水質量流量,其計算公式為：
工質吸熱量圖
由式(3)可知：負荷越高、過熱蒸汽質量流量越大、減溫水質量流量越大，過熱器所需吸熱量越大。而過熱器與煙氣間傳熱量取決于溫差和傳熱系數。過熱器入口煙氣溫度隨著負荷降低而降低，同時輻射傳熱系數和溫差隨著入口煙溫降低而降低。負荷降低時,平均煙氣流速降低, 對流傳熱系數也隨之降低。
